芯片贴膜定位与检测

解决方案 > 半导体 > 芯片贴膜定位与检测

1

芯片贴膜定位与检测

分享到：

产品详情

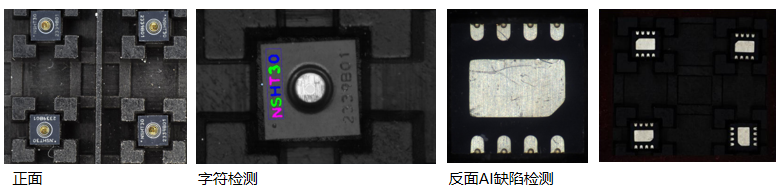

芯片正面和反面外观AI检测

检测需求：芯片正面检测印码有无、正反、漏字等，芯片反面检测pad面积，脏污、划伤、露铜和毛刺等。

产品尺寸：2.5*2.5mm

检测精度：0.02mm

产能：2000个/h

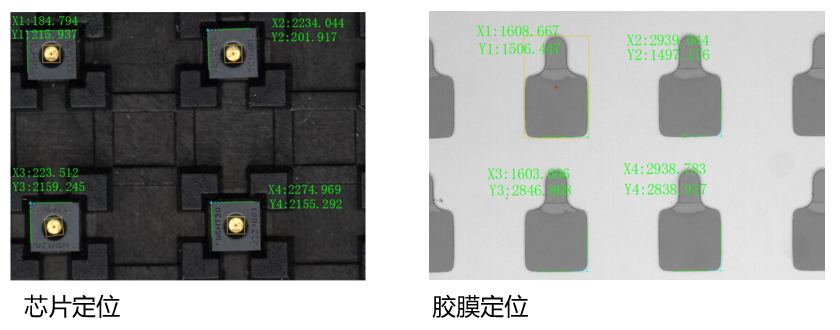

定位贴合

产品尺寸：2.5*2.5mm

定位精度：0.02mm

产能：2000个/h
